风管系统安装
索斯风管系统在工厂内便实现了产品工序的集成化及流程化,留给项目实施工程师的只有极其简便的吊装工序。这样使得施工难度、成本、工时等更方面与传统风管相比得到了大幅提升。
安装方式
索斯风管相对于其它传统风管安装要简单的得多,其安装分为两大类:
1.钢绳悬挂系统
2.滑轨悬挂系统

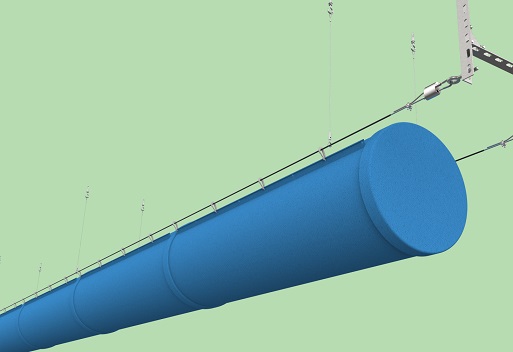

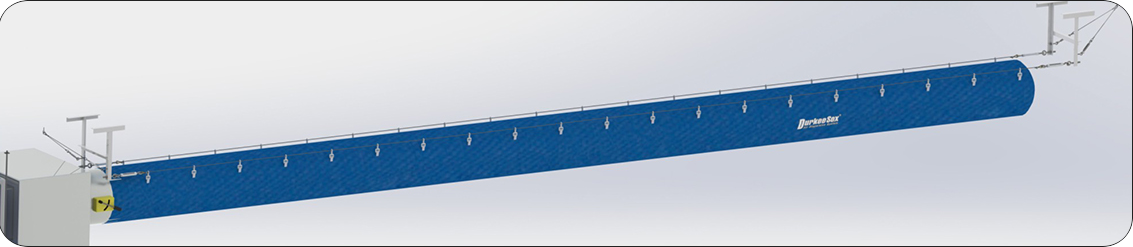

索斯QW快装钢绳系统
![索斯QW快装钢绳系统](/uploads/sox/az02.jpg)

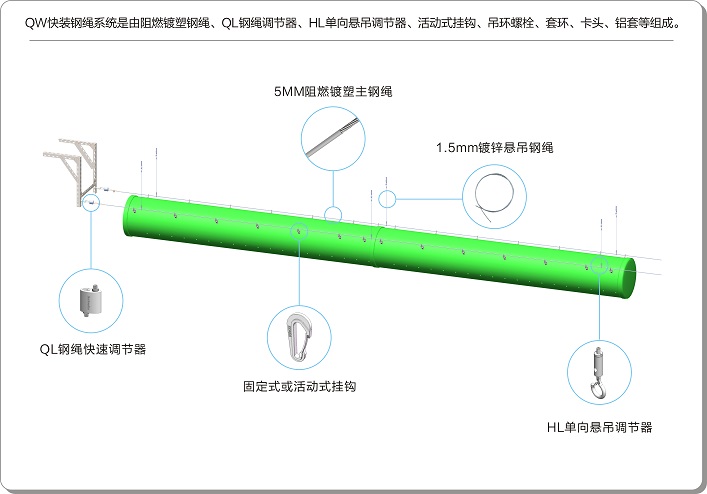

索斯QW快装钢绳系统相比于普通钢绳悬挂系统安装更简单快捷,降低实施难度,有效提升项目交付质量;主钢绳采用PCW阻燃镀塑钢绳,一体复合钢绳,不仅阻燃耐老化,还杜绝镀锌钢绳产生锈蚀现象。
![Ellipse duct](/uploads/sox/az03.jpg)

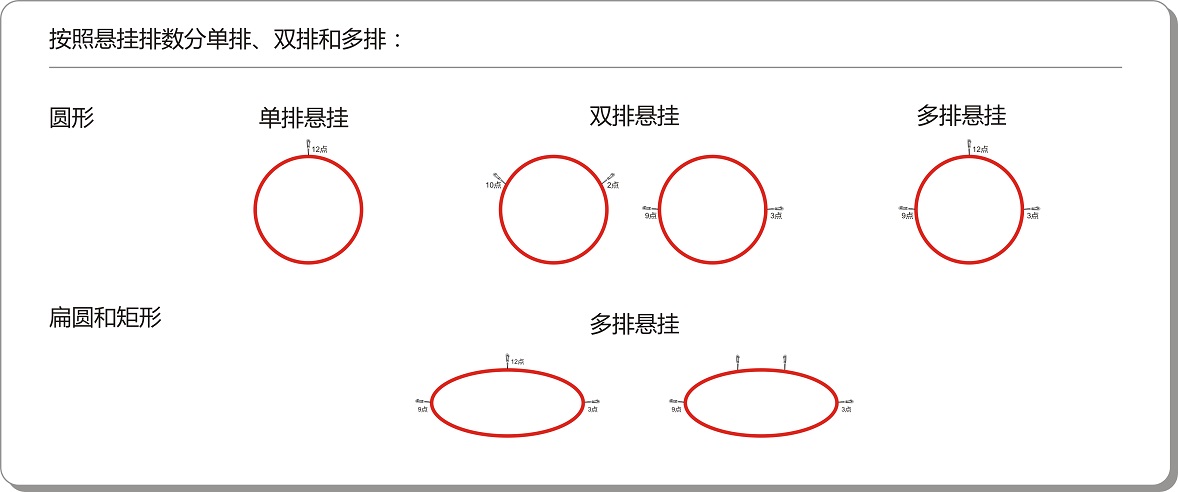

![Returnsox®](/uploads/sox/az04.jpg)

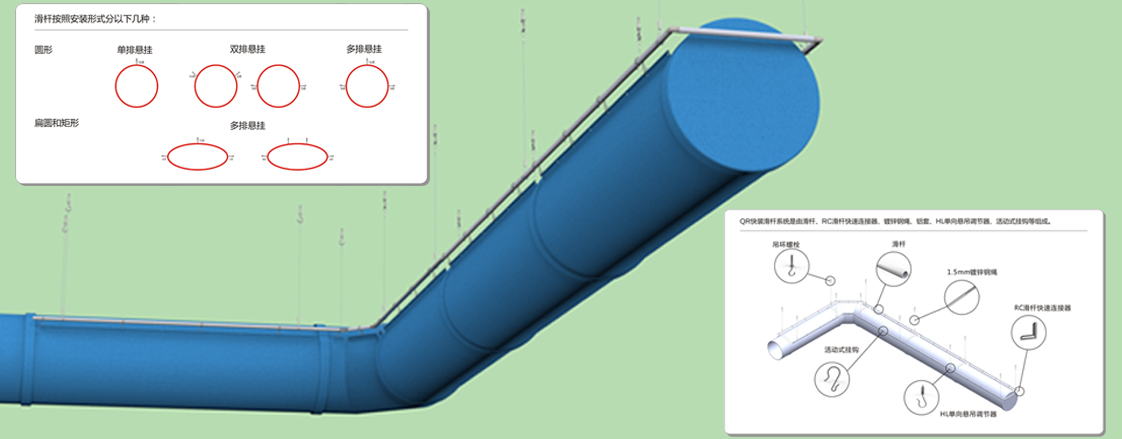

索斯QR快装滑杆系统
QR快装滑杆系统是通过卡入式活动挂钩勾住绝热索斯风管延长度方向上缝有的一体化孔条固定住风管一端,另一端挂在滑杆上,再通过悬挂于屋顶上的悬吊阻燃镀塑钢绳固定住滑杆。
此系统主要用于绝热索斯风管系统上部件较多(弯头、三通等)、有支管且有足够空间的系统安装。
QR快装滑杆系统根据现场的使用工况也可安装支架、丝杆等进行加固,增加整个系统的平稳性。
滑杆规格型号按照管径分两种:直径19mm,用于风管直径《600mm,直径28mm,用于风管直径>600mm
![](/uploads/sox/az05.jpg)
风管系统安装过程介绍
![支架高度定位](/uploads/sox/az06.jpg)

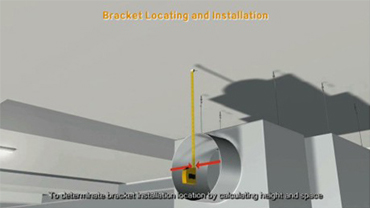

支架高度定位
![支架距离定位](/uploads/sox/az07.jpg)

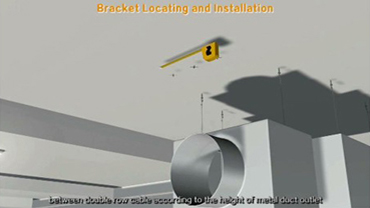

支架距离定位
![支架安装](/uploads/sox/az08.jpg)

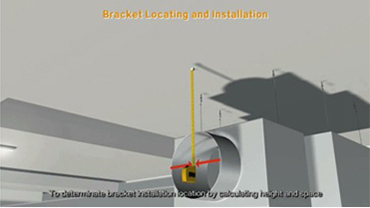

支架安装
![钢绳制作并与支架连接安装](/uploads/sox/az09.jpg)

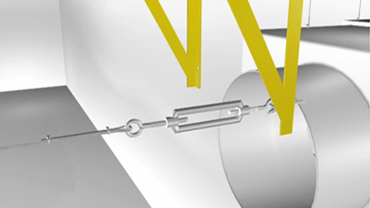

钢绳制作并与支架连接安装
![两端收紧钢绳](/uploads/sox/az10.jpg)

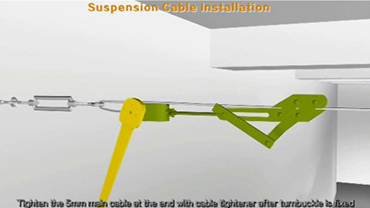

两端收紧钢绳
![中间悬吊点安装](/uploads/sox/az11.jpg)

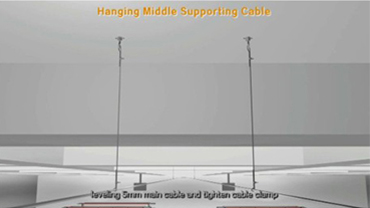

中间悬吊点安装
![入口安装并固定](/uploads/sox/az12.jpg)

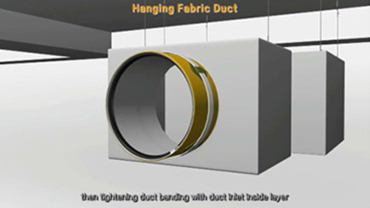

入口安装并固定
![首节风管与入口连接](/uploads/sox/az13.jpg)

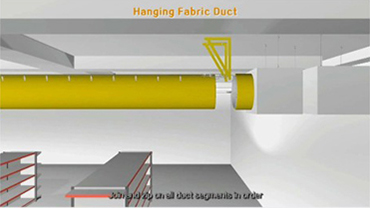

首节风管与入口连接
![管段之间连接](/uploads/sox/az14.jpg)

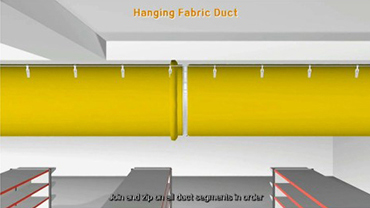

管段之间连接
![拉直并整理风管](/uploads/sox/az15.jpg)

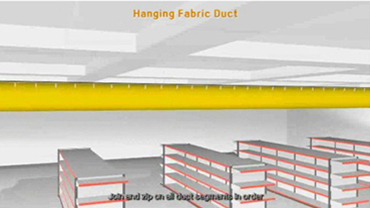

拉直并整理风管
![通风调试](/uploads/sox/az16.jpg)

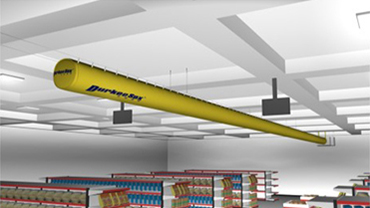

通风调试

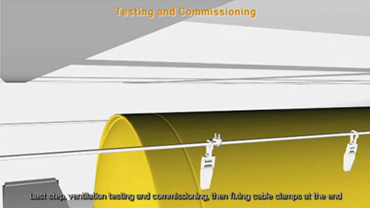

![末端卡头固定](/uploads/sox/az17.jpg)
末端卡头固定
