风管设计

管道系统规划布局

索斯®风管系统布局主要应用于HVAC传输管道系统,根据建筑及暖通设计图纸中机组位置、空间高度、美观度、送风区域等要求来布置索斯®风管系统。原则上对于从空调机房出来的主传输管和吊顶内风管均设计带绝热层的I系列绝热索斯®风管,不吊顶区域的部分主传输管和支管设计不带绝热层的N系列索斯®风管。
采用

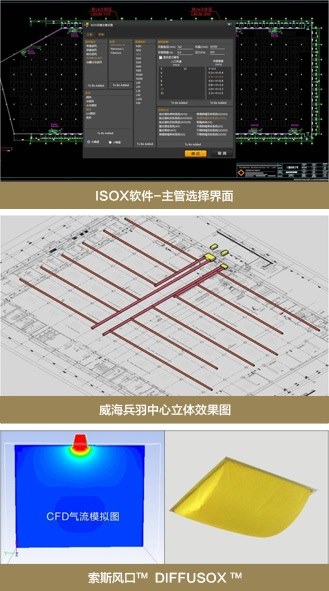

索斯风管iDuct设计软件,可以更加快捷的完成选型和布局设计,大大节省方案设计设计时间,提高设计效率。


机房风管设计

根据现场环境及客户需求设计传统静压箱或索斯风管专利织物消声静压箱,绝热索斯®风管直接与空调机组相连或静压箱相连,对需要穿越防火分区的,绝热索斯®风管可通过专利入口连接和防火阀快速相连。


传输风管设计

传输风管设计采用I系列绝热索斯®风管,设计布局要求风管尽量设计直管,布局简单合理,减少出风阻力。


出风风管设计

出风风管设计采用N系列索斯®风管,尽量设计直管,布局简单合理。建议沿墙、梁、柱布置,以节省空间提高美观度;对于厂房,兼顾工艺和岗位送风要求;对于高大空间不吊顶场所,风管布置考虑和回风配合,改善室内的气流组织。


出风口设计

对于吊顶场所,I系列绝热索斯®复合风管可通过织物连接口与传统散流器连接进行出风,也可以通过拉链与索斯风口TM连接。对于不吊顶场所,I系列绝热索斯®风管可通过拉链直接与N系列索斯®风管相连,实现均匀送风。
风口布置除了尽可能均匀分布外,还需考虑和回风配合,改善室内的气流组织。

管道系统规划布局





索斯风管系统尺寸选型

索斯风管系统尺寸选型

-索斯®风管系统直径选择和管内风速有关,计算公式为:g=3600v.л.D2/4

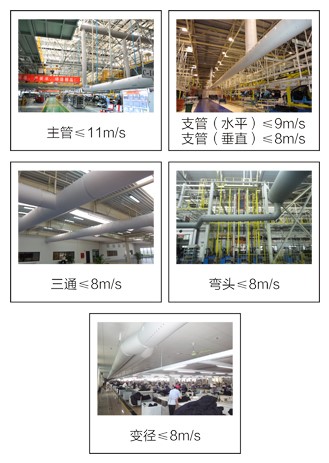

索斯®风管系统标准直径按英寸为规格单位,6-1829”(152-2032mm),每2英寸为一个间隔规格,绝热索斯TM复合风管则每4英寸为一个间隔规格。管内风速的设计还需考虑送风阻力和噪音:管内风速越高,送风阻力越大,能耗越高,噪音也越大。根据大量案列和实验数据,管内风速设计建议:





索斯®风管系统送风压力设计

索斯®风管系统内压力可由静压、动压、沿程阻力损失三部分组成。大多数情况下索斯®风管系统直管内静压通过静压复合而得到的压力值大于沿程阻力损失的压力值。

末端压力=入口静压+静压复得-压力损失(Pr=Ps+Prs-Pz)根据对大量工程经验的总结,我们认为压差占入口静压的比例小于10%时,我们可以近似的认为索斯®风管系统沿管长方向前后出风风量是均匀的。超过这个比例,选普通型索斯®风管的应当在管内加装PAD压力平衡阀,平衡整个管内静压,或者直接选用UR均速风管系统。


索斯®风管系统送风压力设计

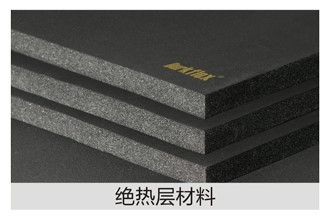

绝热索斯复合风管I系列保温厚度设计

绝热索斯复合风管I系列保温厚度设计

I系列绝热索斯®风管系统一般按照保冷厚度计算。按经济法计算保温厚度后,再结合I系列风管厚度规格选型选择最接近的厚度规格。风管系统厚度计算参考圆形风管计算。

计算公式:(d+2δ)/(n(d+2δ)/d)=2A√(λ·τ·fn(tgw-tgn)/Pi·S)-2λ/αgw





N系列索斯风管系统出风设计

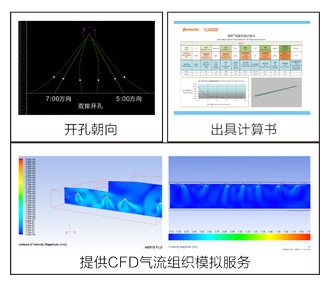

根据索斯风管®公司拥有的纤维织物空气分布系统专用设计软件进行二次深化设计,即设计纤维的渗透率、条缝或喷孔的类型、尺寸、数量和朝向。该部分有索斯风管®技术研发和服务中心负责设计

N系列索斯风管系统出风设计
