产品选型
![](/uploads/allimg/200901/11333U0H-0.jpg)

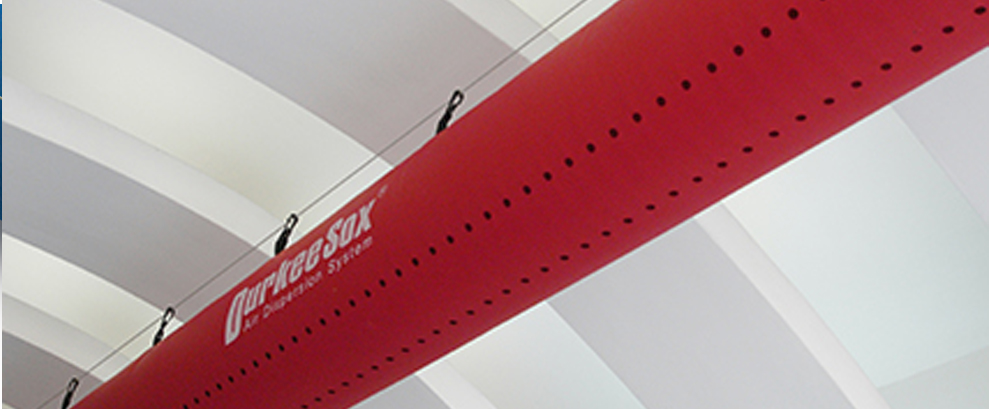

索斯®风管系统按风管系统、纤维材质、送风模式及渗透率、形状管径、保温厚度、颜色、功能贴面、部件组件和出风方式进行选型。其中,风管系统分两大系列:即I系列绝热索斯®传输风管系列和N系列索斯®出风风管系列。
1、应用选型——系统选型
![IN系列绝热索斯难燃型复合保温风管](/uploads/select/in.png)

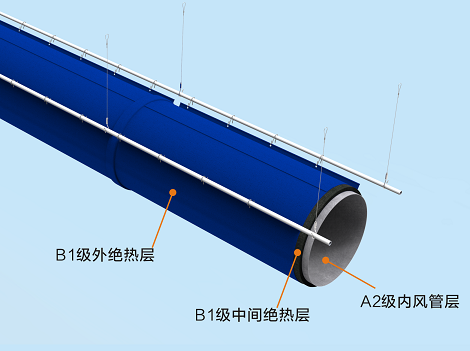

IN系列绝热索斯难燃型复合保温风管
风管层:A2级不燃纤维织物风管材料
中间绝热层:B1(B)级橡塑保温材料
外绝热层:B1(B)级难燃纤维织物材料
IN难燃系列绝热索斯风管外绝热层采用B1(B-s1,d0,t0)级纤维织物材料,拥有抗冲击、抗菌、抗静电等各项较高的物理性能指标。 适用于工业、公众、商业领域里各类通用型场所。
![IF系列绝热索斯难燃型复合保温风管](/uploads/select/if.png)

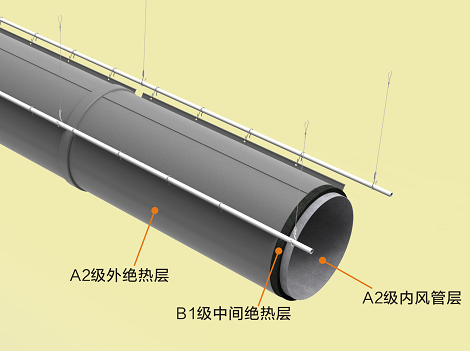

IF系列绝热索斯难燃型复合保温风管
风管层:A2级不燃纤维织物风管材料
中间绝热层:B1(B)级橡塑保温材料
外绝热层:A2级不燃纤维织物材料
If难燃系列绝热索斯® 风管系统外绝热层采用A2(A2-s1,d0,t0)级纤维织物材料,拥有高防火性、抗冲击、耐油污等物理性能指标。 适用于工业、公众、商业领域里防火要求比较严苛的场所。
![IA系列绝热索斯不燃型复合保温风管](/uploads/select/ia.png)

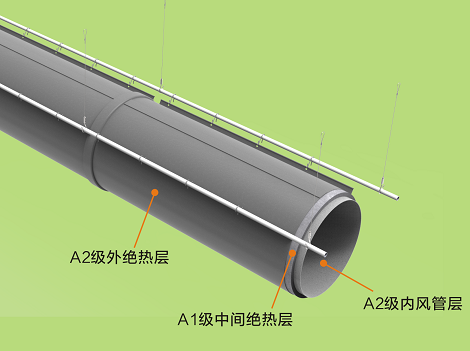

IA系列绝热索斯不燃型复合保温风管
风管层:A2级不燃纤维织物风管材料
中间绝热层:A1级纳米不燃绝热材料
外绝热层:A2级不燃纤维织物风管材料
采用纳米级不燃绝热材料作为中间绝热层,Fibersox不燃A级纤维织物作为外绝热层,让整体风管达到A级不燃防火的最高要求。 适用于工业、公众、商业领域里各类防火严苛场所。
2、应用选型——纤维材质选型 >>>
索斯风管系统按材质分三大系列:
Nanosox-N系列(NN系列)、Nanosox-L系列(NL系列)、 Fibersox-F (F系列)。材质标准渗透率是业内最全,能满足各类领域的更高要求。

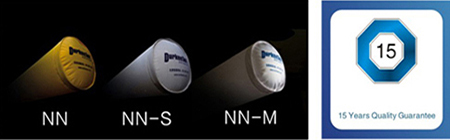

纳诺Nanosox-N(NN) 高品质材质系列
材质 采用永久阻燃纤维织物制成;拥有10种标准渗透率材质
质保期 长达15年
适用场所 主要用于对防火要求严格的采暖、通风及轻度制冷的场所
![纳诺Nanosox-N(NN) 高品质材质系列](/uploads/allimg/200901/11333R231-4.jpg)
纳诺Nanosox-L(NL) 极佳经济材质系列
材质 采用永久阻燃纤维织物制成;拥有5种标准渗透率材质
质保期 长达10年
适用场所 主要适用理类经济型场所
![纳诺Nanosox-L(NL) 极佳经济材质系列](/uploads/allimg/200901/11333SM9-5.jpg)

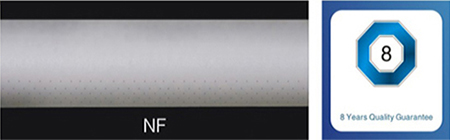

菲铂Fibersox-F(F) 极佳防火性能系列
材质 采用不燃A级纤维织物制成,防火发性能极佳;微孔防凝露
质保期 长达8 年
适用场所 主要用于对防火要求严格的采暖、通风及轻度制冷的场所
![菲铂Fibersox-F(F) 极佳防火性能系列](/uploads/allimg/200901/11333Qc3-6.jpg)
纤维材质关键性能指标
性能 | 性能分项 | 使用场所 | 性能要求 | 技术标准 | 检验机构 | 重要性说明 | |
材质性能 | 渗透性 | 渗透率指标的误差率 <5% ( 125pa 时or at 0.5w.g) | 纯通风场所 | 不渗透 Omm/s | GB/T5453-1997 | 国家纺织制品质量监督检验中心 | 在不同安装高度、不同风量、风压、出风面积的情况下,结合凝露和节能的最佳平衡点,必须选择不同渗透率才能保证送风效果。 |
高大空间/末端风速高场所 | 微渗透1,2,5mm/s | ||||||
中、低空间/末端风速低场所 | 中渗透 10,20,30mm/s | ||||||
低空间/末端风速低场所 | 大渗透 40,80,100mm/s | ||||||
防火性 | B | 地上场所 | 耐水洗50次 B-s1,d0, t0 烟毒性ZA1级 |
GB 8624-2012 GB20286-2006 EN13501-1:2007 |
国家防火建筑材料质量监督检验中心SGS |
1.产品质量跟踪认证。 2.公共场所阻燃标识证书。 3.耐水洗50次. |
|
A2 | 高层/地下/高防火要求场所 | A2-s1,d0,t0 | GB 8624-2012 | 国家防火建筑材料质量监督检验中心SGS | 型式检验 | ||
其它物理性能 | 洁净与纤维脱落 | 全部应用场所 | 无颗粒脱落 | Ac167 和 UI181 | UL | 型式检验 | |
防霉性 | 全部应用场所 | 在60天UL181测试条件下,无被霉菌破坏或分解 | |||||
纺织品健康安全性 | 全部应用场所 | PH4.0-7.5 甲醛含量<=20mg/kg 无异味. | GB18401-2003 | 国家纺织制品质量监督检验中心 | |||
成品性能 | 耐压性 | 置于1900pa静压下,样品无变化 | 无变化 | Ac167 和 UL 187 | UL | 型式检验和认证 |
应用选型——渗透率、形状管径、保温厚度、颜色选型 >>>
1、送风模式及渗透率选型(N系列)
![PM纯渗透式](/uploads/allimg/200901/11333Ta9-7.jpg)
PM纯渗透式
![PS条缝渗透式](/uploads/allimg/200901/11333U104-8.jpg)
PS条缝渗透式
![PE喷射渗透式](/uploads/allimg/200901/11333Q952-9.jpg)
PE喷射渗透式
![EJ纯喷射式](/uploads/allimg/200901/11333W136-10.jpg)
EJ纯喷射式
PM(大渗透) | PS(中渗透) | PE(微渗透) | EJ(不渗透) | 定制 | |
---|---|---|---|---|---|
N | 20 16 8 | 6 4 2 | 1 0.5 0.2 | 0 | |
N-M | 16 | 6 2 | 0.5 | 0 | |
N-S | 16 | 6 2 | 0.5 | 0 | |
L | 16 | 6 2 | 0.5 | 0 | |
L-M | 16 | 6 2 | 0.5 | 0 | |
L-S | 16 | 6 2 | 0.5 | 0 | |
F | 0 |
2、形状管径选型
![圆形-O](/uploads/allimg/200901/11333W132-11.jpg)
圆形-O
![半圆-D](/uploads/allimg/200901/11333RQ9-12.jpg)
半圆-D
![1/4圆-Q](/uploads/allimg/200901/11333S561-13.jpg)
1/4圆-Q
![扁圆-E](/uploads/allimg/200901/11333W0X-14.jpg)
扁圆-E
![矩形 -S](/uploads/allimg/200901/11333S423-15.jpg)
矩形 -S
![锥形 -C](/uploads/allimg/200901/11333TC5-16.jpg)
锥形 -C
圆形-O | 半圆-D | 大半圆-HD | 1/4圆-Q | 扁圆-E | 矩形-S | 锥形-C | |
---|---|---|---|---|---|---|---|
I | |||||||
N | |||||||
N-M | |||||||
N-S | |||||||
L | |||||||
L-M | |||||||
L-S | |||||||
F |
形状 | 管径公制(mm) | 长度(m) |
---|---|---|
圆形-O | 152,203,254,305,356,406,457,508......1778,1829 | 按工程实际需求 |
半圆-D,大半圆-HD | 152,203,254,305,356,406,457,508......1473,1524 | 按工程实际需求 |
1/4圆-Q | 152,203,254,305,356,406,457,508......1473,1524 | 按工程实际需求 |
扁圆-E | (305,406,508,610,711,813,1640)x(1016,1524,2032,2540,3048) | 按工程实际需求 |
矩形-S | (559,610,660,711,762......3200,3404,3708)x(406,457,508......762,813) | 按工程实际需求 |
3、保温厚度选型(I系列)
单位 | IN/IF系列保温厚度选型 | IA系列保温厚度选型 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
英制(inch) | 3/8〃 | 1/2〃 | 3/4〃 | 1〃 | 1-1/4〃 | 2/5〃 | 3/5〃 | 4/5〃 | 1〃 | 1-1/5〃 |
公制(inch) | 9mm | 13mm | 19mm | 25mm | 32mm | 10mm | 15mm | 20mm | 25mm | 30mm |

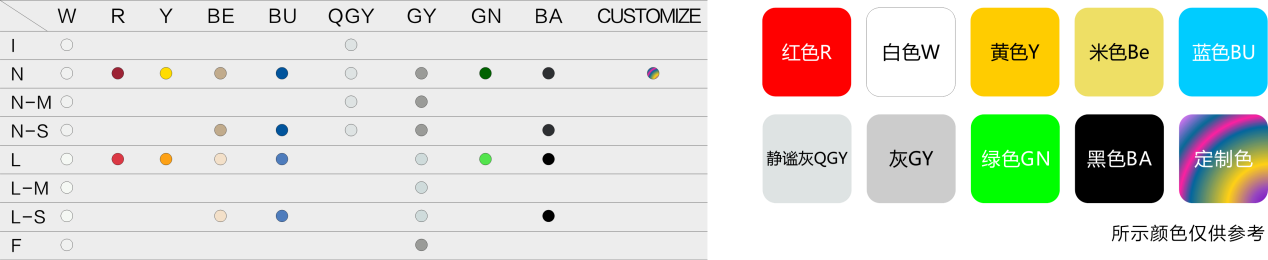

3、产品颜色选型
![](/uploads/select/ys.png)
应用选型——功能型材料、部件、组件选型 >>>
1、功能型材料选型(I系列)
IN-M/抗菌型
|
内风管或外绝热层材料采用抗菌型纤维织物材料,有效抑制细菌生长,提供更加洁净健康的送风环境。 主要应用于食品、医药等洁净度要求高的场所。 |
IN-M/抗静电型
|
内风管和外绝热层材料采用抗静电型纤维织物材料,具备良好导电性能,有效解决风管静电问题。净健康的送风环境。 主要应用于电子、化工、精密加工等对静电要求较高的场所。 |
IN-M/耐油污型
|
外绝热层材料采用防水防油污纤维织物材料,有效增强防水防油污效果。 主要应用于印刷、机械厂房等油污重的场所。 |
2、部件选型
![]()
入口连接
与铁皮入口连接,通过专用收紧装置固定,拆装方便。 |
![]()
拉链连接
部件之间通过拉链连接,采用防漏风特殊双密封专利技术。 |
![]()
入口连接
用拉链与管道连接。 |
![]()
末端风口连接
与传统风口连接,通过专用收紧装置快速固定,拆装方便。 |
![]()
弯头
弯头的曲率半径是管径的1.5倍(弯曲半径=1.5X风管直径)。 |
![]()
变径
用于不同管径间的连接。 |
![]()
三通 将气流送到垂直于主管方向的支管。
|
![]()
异形部件
Y型入口、方变圆入口、弯头入口等异形部件。 |
![]()
张力环段
采用高性能特殊材料,插入索斯风管做好的带环中,起到支撑作用。 |
![]()
伸缩段
采用与索斯风管相同的材料,在伸缩段一端向顺风方向折叠,外部用搭扣定位,起到调节风管长度的作用。 |
![]()
穿墙段
一定长度风管配合专用硬质翻边密封与墙体之间的缝隙,两端拉链与insusox风管连接。 |
3、组件选型
![]() 织物风阀独有专利纤维风阀,一端通过拉链与风管连接,另一端通过控制阀门开合调节风量。 |
静压箱
增加静压、稳定气流和减少气流振动,送风效果更理想,同时,消声效果更好。
按材质是否带绝招层分为N系列静压箱和I系列静压箱。 |
![]() 织物过滤器索斯风管系统独有的提高室内空气洁净度、有效延长系统清洗维护时间间隔的组件。 |
![]() |
应用选型——出风形式选型 >>>

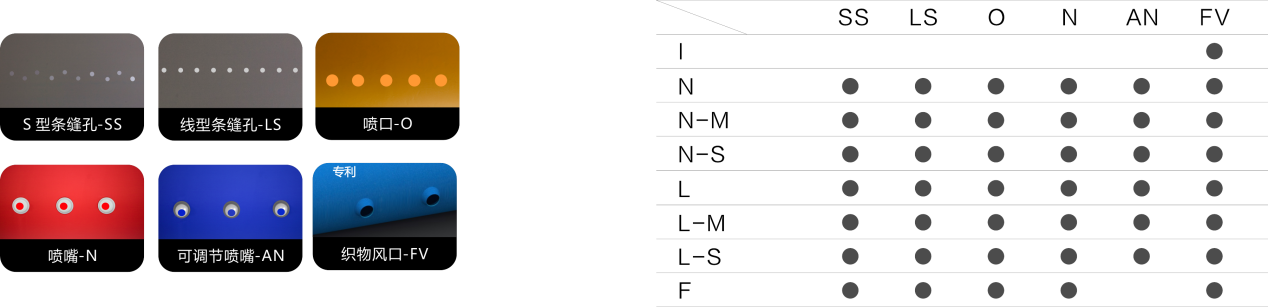

索斯®风管系统拥有纯织物渗透、网格条缝孔、S型条缝孔、线型条缝孔、喷孔、喷嘴、可调节喷嘴、喷环、织物风口等多种出风形式。
系列索斯®风管出风方式
![](/uploads/select/x3.png)
D系列索斯®纤维织物风口(Diffusox™)
索斯®纤维织物风口是由金属框架和高渗透纤维布料組成,出风面通过背胶搭扣和矩形框架粘连,纤维织物风口入口与绝热索斯®传输风管通过拉链连接,可根据应用环境进行特殊定制。
索斯®纤维织物风口主要用于办公室、会议室、商场等空间较低且有吊顶的室内场所,根据送风量的不同选用不同的渗透布料。
平面风口与吊顶平齐,协调美观,拆装方便。可精确选择渗透性,送风均匀、舒适。 ![]() |
弧面风口与吊顶平齐,协调美观,拆装方便。可精确选择渗透性,送风均匀、舒适。 ![]() |
扩散型平面风口平面扩散型出风形式,风口送风角度可按需设计。 ![]() |
侧接格珊风口用于墙面的风口出风,分为固定格珊和活动格珊两种,活动格珊可按需求调节送风角度。 ![]() |

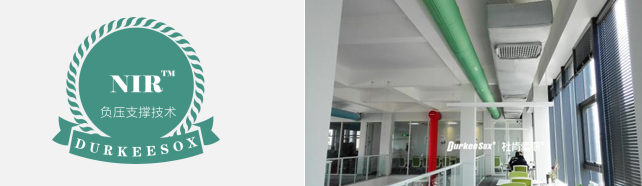

回风管——R系列回风索斯TM(Returnsox TM ) >>>
采用高强度纳米合金材料、运用独有支撑技术,使柔性风管维持完美矩形外观,实现负压送风,可配合风口、风阀使用,全面替代传统回风管使用,并采用钢绳悬挂方式现场安装。
具有强度好、外形美观、质轻、安装方便,无需现场加工、安装便捷,通过特殊专利支撑工艺,有效克服普通柔性风管不耐负压缺陷,满足回风排风需求。
![回风管——R系列回风索斯回风管](/uploads/select/r.png)
